Характеристики

• Номер по приказу: 2.20.182
• Количество учащихся: 1-2
• Языки программирования: Arduino IDE, C++, Python и micro Python
• Тип управления: Графическое программирование, Текстовое программирование
• Управляющий контроллер: Arduino
• Материалы и комплектующие: Электроника
• Расширяемость набора: Расширяемый набор (возможность добавлять дополнительные модули)
• Тип моторов: DC-моторы (постоянный ток), Сервоприводы
• Датчики: Датчик линии 2х канальный, Датчики магнитного поля (компасы), Датчики нажатия/контакта, Датчики положения (акселерометры, гироскопы), Датчики расстояния (ультразвуковые, инфракрасные), Датчики температуры
• Другие электронные компоненты: Bluetooth, Wi-Fi, Аккумуляторная батарея, Переключатели/кнопки, Светодиоды (LED)

ПОЗИЦИЯ 2.20.182 · ЭЛЕКТРОНИКА И СХЕМОТЕХНИКА

Электроника для прототипирования и подготовки к соревнованиям

Учебный комплект для сборки электронных схем, программирования контроллеров и проверки алгоритмов управления. В нём есть датчики расстояния и линии, средства измерения движения, двигатели с энкодерами, сервоприводы, дисплеи и компоненты для макетирования.

Подходит для практических занятий по электронике и схемотехнике, кружков робототехники и подготовки к заданиям на движение по линии, обнаружение препятствий и управление приводами.

Запросить коммерческое предложениеСмотреть комплектацию

45позиций комплектации

1–2учащихся за комплектом

120соединительных проводов

2типа контроллеров

Практические занятия

Не демонстрационный макет, а оборудование для собственной сборки

Учащиеся подключают элементы на беспаечных платах, получают значения датчиков, изменяют программу и сразу видят результат. Неисправное соединение, неверное условие или неподходящая настройка становятся частью работы с прототипом.

Схемотехника

Резисторы, кнопки, конденсаторы, светодиоды и соединительные провода помогают освоить монтаж и проверить работу простых электрических цепей без пайки.

Программирование

Контроллер считывает сигналы, обрабатывает данные и управляет подключёнными модулями. Можно изучать условия, циклы, пороговые значения и обратную связь.

Робототехника

Датчики линии и расстояния, приводы и энкодеры позволяют отрабатывать алгоритмы, применяемые при подготовке робототехнических моделей к соревнованиям.

Наглядная схема · работа компонентов

Датчик передаёт сигнал. Контроллер принимает решение. Механизм выполняет команду.

Эту логику легко увидеть в задаче объезда препятствия, движении по линии или автоматическом управлении положением сервопривода.

01 / СИГНАЛ

Измерение

Инфракрасный или ультразвуковой датчик определяет расстояние; датчик линии считывает контраст поверхности; девятиосевой датчик фиксирует ориентацию и движение.

02 / АЛГОРИТМ

Обработка

Программируемый контроллер сопоставляет данные с условиями программы и рассчитывает управляющие сигналы для подключённых устройств.

03 / ДЕЙСТВИЕ

Результат

Двигатель меняет режим, сервопривод поворачивается на заданный угол, дисплей показывает значение, а светодиод обозначает состояние системы.

Схема иллюстрирует принцип построения проектов, а не готовую конструкцию из коробки.

Подготовка к соревнованиям

Изучайте датчики и алгоритмы до выхода на соревновательную трассу

При подготовке к соревнованиям по робототехнике особенно важны повторяемость движения, точность реакции на препятствия и умение быстро находить ошибки в программе. Комплект позволяет отдельно изучить датчики и приводы, прежде чем применять их в более сложной конструкции.

Движение по линииНастройка инфракрасных датчиков и логики коррекции направления.

ПрепятствияОпределение дистанции и выбор реакции на приближение объекта.

Точность движенияРабота с энкодерами и сопоставление заданного и фактического вращения.

ОтладкаПроверка показаний на дисплее, изменение порогов и условий программы.

Набор предназначен для подготовки и учебного прототипирования. Механическое шасси, крепёж и другие детали готового мобильного робота при необходимости подбираются отдельно. Допуск к конкретным соревнованиям определяется их регламентом.

Подробная спецификация

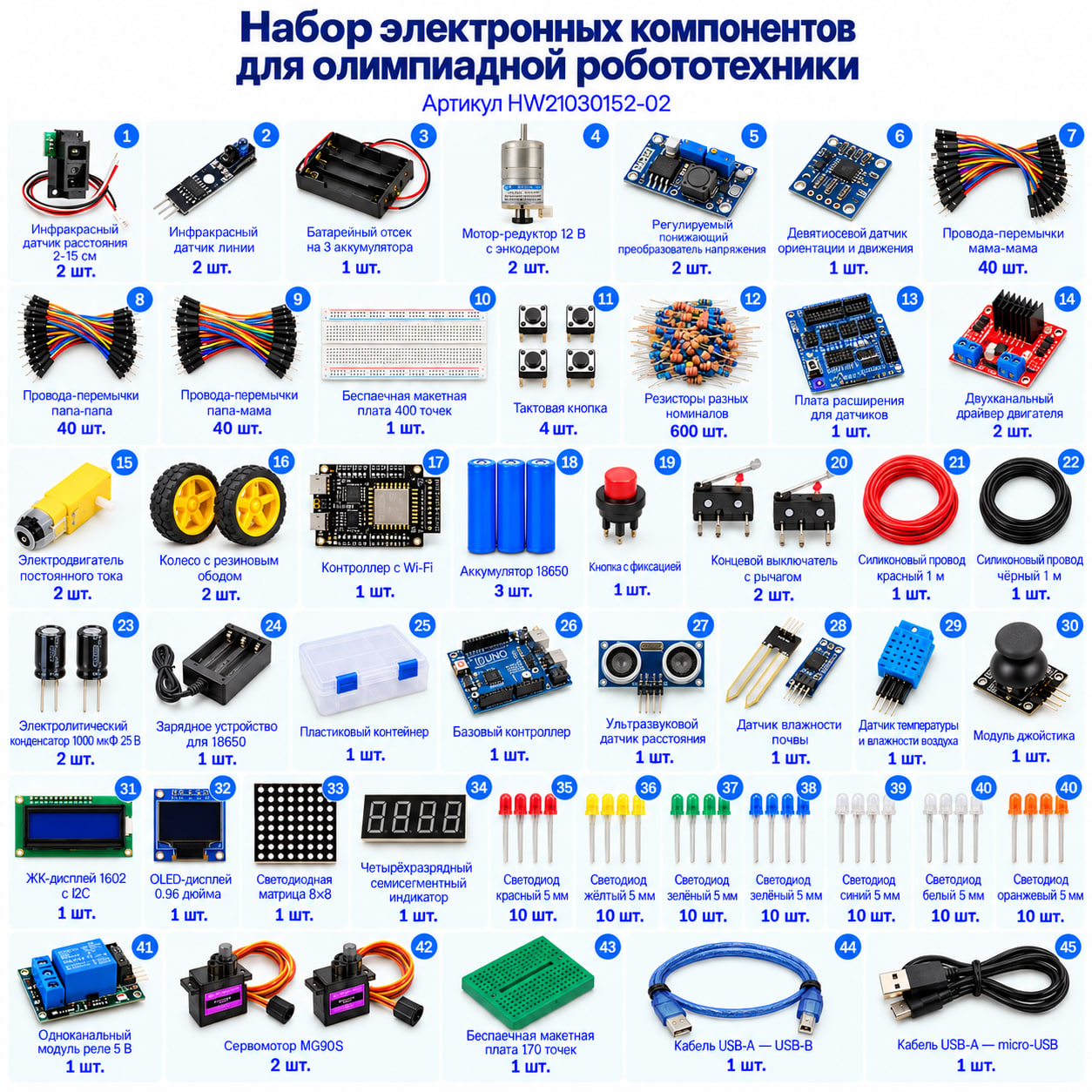

Что входит в комплект

Все 45 позиций приведены в наименованиях и количествах по утверждённому перечню. Компоненты сгруппированы по назначению, чтобы преподавателю было проще планировать занятия.

01

Контроллеры и подключение

Платы управления, расширение и USB-подключение.

• Программируемый контроллер базовый1 шт.
• Программируемый контроллер с поддержкой Wi-Fi1 шт.
• Плата расширения для подключения датчиков и электронных модулей1 шт.
• Кабель USB Type-A — Type-B1 шт.
• Кабель USB Type-A — micro-USB1 шт.

02

Датчики и измерения

Расстояние, линия, ориентация и параметры среды.

• Инфракрасный датчик расстояния (2–15 см)2 шт.
• Инфракрасный датчик линии2 шт.
• Девятиосевой датчик ориентации и движения1 шт.
• Концевой выключатель с рычагом2 шт.
• Ультразвуковой датчик расстояния1 шт.
• Датчик влажности почвы1 шт.
• Датчик температуры и влажности воздуха1 шт.

03

Движение и управление

Приводы, моторы, джойстик и коммутация.

• Мотор-редуктор 12 В с энкодером2 шт.
• Двухканальный модуль драйвера двигателя2 шт.
• Электродвигатель постоянного тока2 шт.
• Колесо с резиновым ободом2 шт.
• Двухосевой модуль джойстика с кнопкой1 шт.
• Одноканальный модуль реле 5 В1 шт.
• Малогабаритный сервопривод 180° с металлическими шестернями2 шт.

04

Дисплеи и индикация

Символы, числа, графика и световые сигналы.

• Жидкокристаллический дисплей 1602 с интерфейсом I2C1 шт.
• Графический OLED-дисплей 0,96 дюйма1 шт.
• Светодиодная матрица 8×8 с модулем управления1 шт.
• Четырёхразрядный семисегментный индикатор с модулем управления1 шт.
• Светодиод красный, 5 мм10 шт.
• Светодиод жёлтый, 5 мм10 шт.
• Светодиод зелёный, 5 мм10 шт.
• Светодиод синий, 5 мм10 шт.
• Светодиод белый, 5 мм10 шт.
• Светодиод оранжевый, 5 мм10 шт.

05

Макетирование

Платы, провода и пассивные компоненты для сборки схем.

• Соединительные провода «мама-мама», 20 см40 шт.
• Соединительные провода «папа-папа», 20 см40 шт.
• Соединительные провода «папа-мама», 20 см40 шт.
• Беспаечная макетная плата на 400 контактов1 шт.
• Тактовая кнопка4 шт.
• Резисторы различных номиналов (30 номиналов, от 10 Ом до 1 МОм)600 шт.
• Кнопка с фиксацией1 шт.
• Электролитический конденсатор 1000 мкФ, 25 В2 шт.
• Беспаечная макетная плата на 170 контактов1 шт.

06

Питание и хранение

Аккумуляторы, преобразование напряжения и организация деталей.

• Батарейный отсек на 3 аккумулятора1 шт.
• Регулируемый понижающий преобразователь напряжения2 шт.
• Литий-ионный аккумулятор 3000 мА·ч3 шт.
• Силиконовый электрический провод красный, 2,08 мм²1 м
• Силиконовый электрический провод чёрный, 2,08 мм²1 м
• Зарядное устройство для литий-ионных аккумуляторов1 шт.
• Пластиковый контейнер для хранения компонентов1 шт.

Наименования приведены без указания конкретных марок и моделей комплектующих. Точные количества сохранены, включая провода, резисторы и светодиоды каждого цвета. При подборе оборудования для оснащения по приказу Минпросвещения № 838 соответствие требованиям конкретной закупки проверяется отдельно.

Примеры лабораторных и проектных заданий

С чем можно работать на занятиях

Ниже — учебные сценарии, которые опираются на перечисленные компоненты. Для каждого задания учащиеся собирают схему, записывают программу, проверяют показания и обсуждают результат.

ПРАКТИКА / 01

Управление по линии

Считать значения инфракрасных датчиков линии и реализовать алгоритм коррекции движения приводов.

Датчики линии · контроллер · драйвер двигателя

ПРАКТИКА / 02

Контроль расстояния

Вывести показания датчика на дисплей и настроить световую реакцию при приближении объекта.

Датчик расстояния · дисплей · светодиоды

ПРАКТИКА / 03

Скорость и энкодер

Считывать импульсы энкодера и сравнивать движение двигателя с заданным режимом.

Мотор-редуктор с энкодером · драйвер двигателя

ПРАКТИКА / 04

Управление джойстиком

Преобразовать положение ручки джойстика в команды поворота сервопривода.

Джойстик · сервопривод · контроллер

ПРАКТИКА / 05

Измерение микроклимата

Отображать температуру и влажность воздуха и фиксировать изменение показаний.

Датчик температуры и влажности · ЖК-дисплей

ПРАКТИКА / 06

Система сигнализации

Использовать выключатель и датчик для изменения состояния светодиодов или реле по заданным условиям.

Кнопка · датчик · светодиоды · реле

Параметры и применение

Для учебных лабораторий, инженерных классов и кружков робототехники

Набор подходит для занятий по электронике, схемотехнике, программированию микроконтроллеров и подготовке к робототехническим соревнованиям. Компоненты можно использовать для учебного прототипирования и проверки отдельных узлов будущей конструкции.

Наименование	2.20.182. Комплект электронных компонентов для прототипирования — учебный набор по электронике и схемотехнике для подготовки к соревнованиям
Артикул	HW2103152-02
Бренд	Протехник
Количество учащихся	1–2 за комплектом
Контроллеры	Базовый программируемый контроллер и контроллер с поддержкой Wi-Fi
Основные направления	Электроника, схемотехника, образовательная робототехника, программирование, прототипирование, подготовка к соревнованиям
Сборка	Беспаечные макетные платы, соединительные провода, электронные модули
Расширение	Возможно подключение дополнительных совместимых компонентов

Безопасность: при работе с литий-ионными аккумуляторами, питанием двигателей и преобразователями напряжения необходимо соблюдать полярность и допустимые электрические параметры. Зарядку учащиеся выполняют под контролем преподавателя.

Вопросы о наборе

Что важно учитывать при выборе

Подходит ли для подготовки к соревнованиям?

Да, для изучения датчиков линии и расстояния, управления приводами, обработки сигналов и отладки алгоритмов. Соответствие конкретному соревновательному регламенту проверяется отдельно.

Можно ли собирать схемы без пайки?

Да. В составе есть беспаечные макетные платы, соединительные провода, резисторы, кнопки и электронные модули для учебного монтажа.

Готов ли набор для сборки полноценного робота?

Это комплект электронных компонентов для прототипирования. Для некоторых мобильных конструкций дополнительно потребуются основание, механические детали и крепёж.
