Общие сведения:

Образовательный набор для изучения мобильных робототехнических систем с возможностью машинного обучения "Мастер ИН", предназначен для изучения возможностей современных робототехнических систем. Большое количество датчиков позволяет адаптировать робота к любым условиям.
Колеса всенаправленного движения позволяют обеспечить проходимость по любым поверхностям и возможность маневрирования какой угодно сложности.
Манипулятор с 5 степенями свободы, позволяет взаимодействовать с разными объектами.
Управление системой производится с помощью микрокомпьютера RaspberryPi 4B 4GB. Язык программирования –Python.
Возможности управления с помощью смартфона или планшета.
Наличие HD камеры и Raspberry Pi 4B 4GB даст возможность применения системы технического зрения с возможностью изучения алгоритмов машинного обучения и настройки параметров нейросетей.
На все предустановленные программы предоставлен открытый исходный код.
Возможности набора:

• Объектно-ориентированный подход в программировании;
• Качественное исполнение деталей для сборки;
• Возможность программировать с компьютера, ноутбука, телефона
• Возможность углубленно изучать машинное зрение и машинное обучение,
• Колёса всенаправленного движения позволяют обеспечить проходимость по неровным поверхностям и возможность маневрирования.
• Манипулятор позволяет взаимодействовать с разными объектами
• Возможно программирование на Python, HTML 5, JavaScript, JQuery, Java, C, C ++, Perl и Erlang.
• Движение по линии;
• Распознавание объектов;
• Распознавание цветов;
• Уборка (цветные объекты в цветные контейнеры);
• Можно управлять дистанционно, используя свой гаджет(смартфон, планшет).

Уровни обучения:

Исследовательский уровень:;учащиеся познакомятся со сложной кинематикой, основами тригонометрии, физическими основами работы датчиков, изучат основы текстовых языков программирования, и научатся использовать существующие программы для изучения работы робота, изучения программ движения и других встроенных паттернов. Видоизменять программы движения и паттернов, создавать свои программы для OpenCV.     Продвинутый уровень: учащиеся могут изучить алгоритмы поиска пути: A*, Dijkstra, RRT, PRM, Развитие навыков планирования движения: локальное и глобальное планирование, планирование траекторий. Распознавания графических маркеров, распознавание массивов линий и элементов дорожных знаков и разметки. Это позволит создавать собственные паттерны(скрипты) поведения робота, сложные схемы работы робота с распознаванием объектов, обучением и манипулирования окружающими объектами.     Проектный уровень: учащиеся могут создавать собственные научные проекты на базе данного набора, используя возможности контроллера по добавлению и программированию дополнительных модулей.

Состав:

    Сервопривод LFD-01M , современный распространенный сервопривод, для движения. Весит 14 грамм, использует питание 4.8-6 Вольт. И имеет угол поворота 0-180 градусов.

    Сервопривод LD-1501MG , современный распространенный сервопривод, для нагрузок. Весит 14 грамм, использует питание 6-8.4 Вольт. И имеет угол поворота 0-240 градусов.

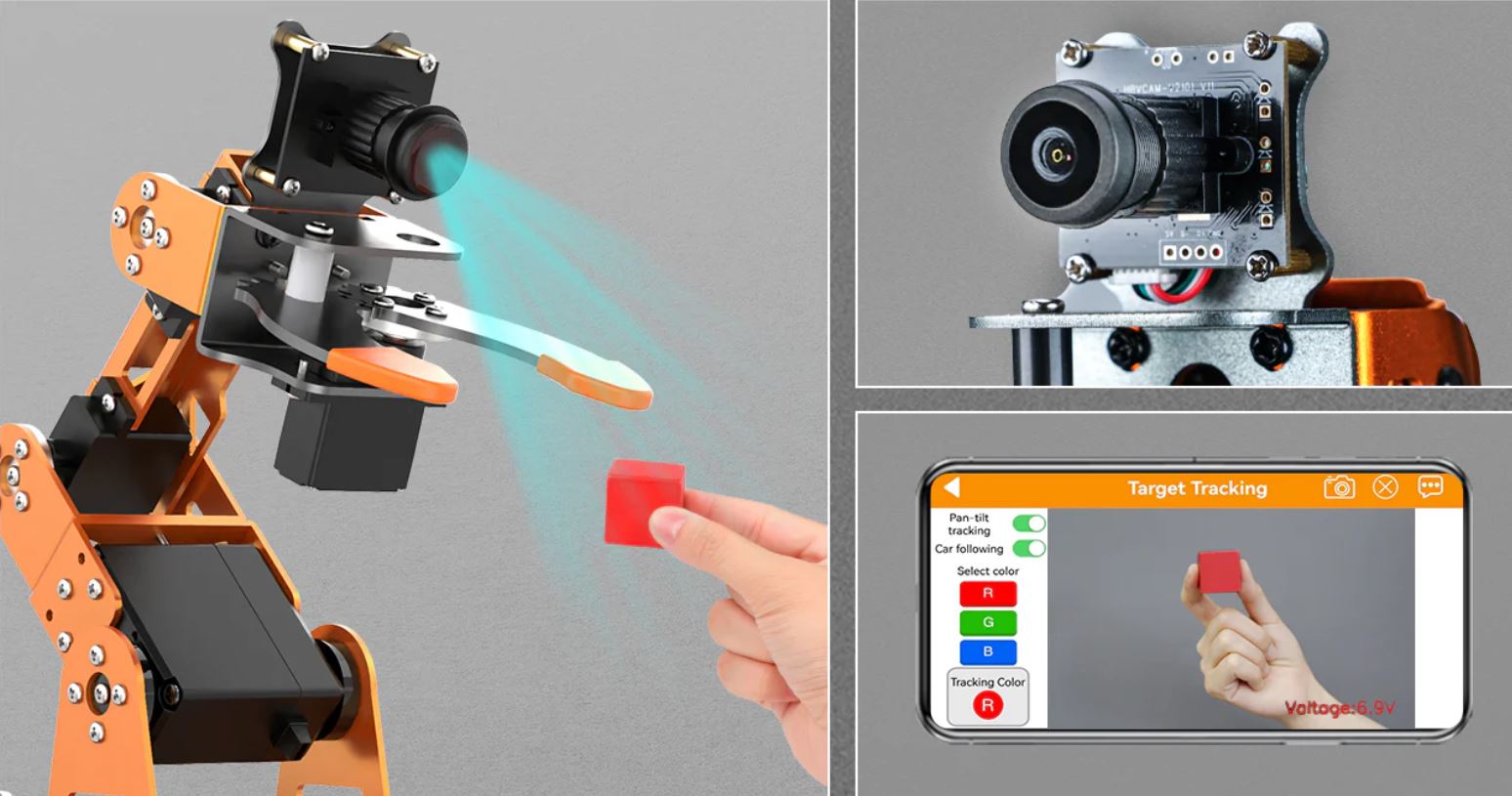

Камера, имеет разрешение 640х480, используется для компьютерного зрения. Имеет угол обзора в 120 градусов.

    Колеса всенаправленного движения - для маневрирования в любых направлениях

    5-ти осевой манипулятор - используется для перемещения объектов .

    Зарядное устройство - для литиевых аккумуляторов напряжением в 11.1 Вольт.

    Кабель USB - USB micro - для подключения к контроллеру и загрузки программ.

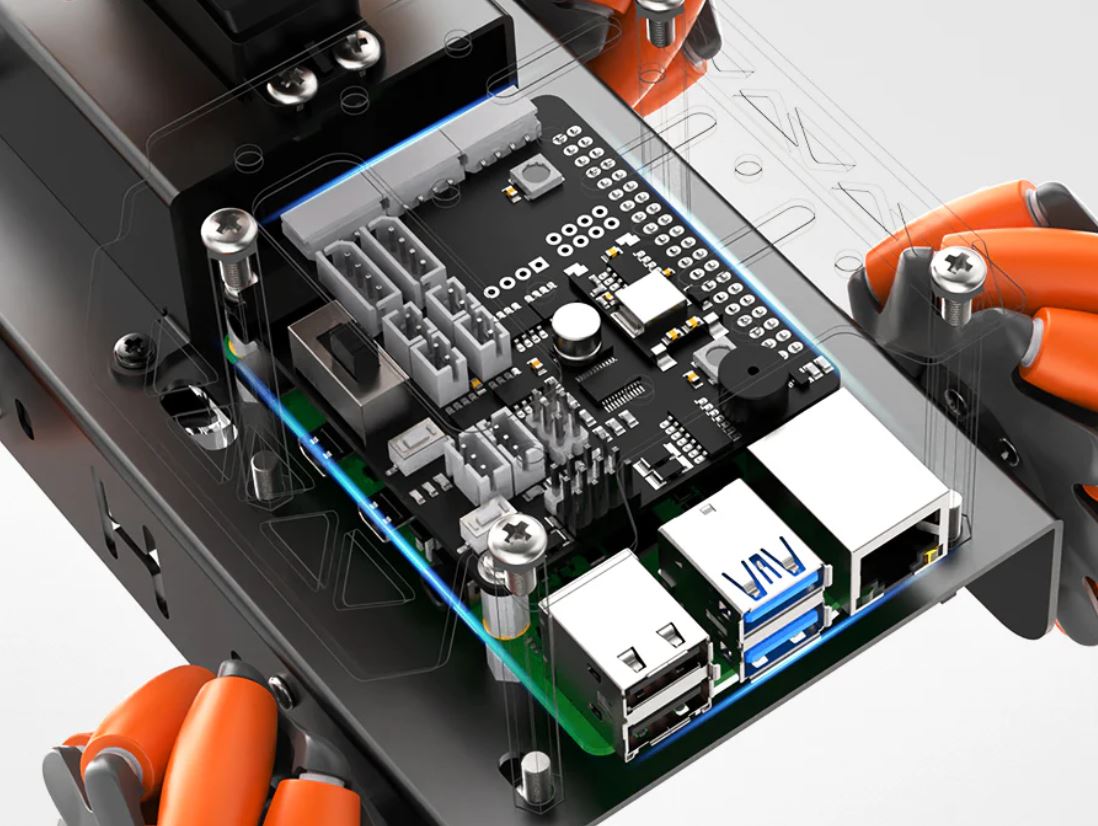

    Плата расширения Raspberry Pi - для дополнительных подключений к контроллеру.

Набор запасных частей - для замены утерянного/изношенного оборудования.
Отвертка- для съема нетребуемых модулей, либо для замены или дополнения робота дополнительными модулями.
